Теплоизоляционные короба Foampipe TK

Теплоизоляционные короба Foampipe TK для труб Ø32 мм

Специализированный короб FOAMPIPE TK для изоляции ...

Цена: 6301,00 руб.
Скидка:
Цена / кг:
Единица измерения
м.п

Теплоизоляционные короба Foampipe TK для труб Ø45 мм

Специализированный короб FOAMPIPE TK для изоляции ...

Цена: 6581,00 руб.
Скидка:
Цена / кг:
Единица измерения
м.п

Теплоизоляционные короба Foampipe TK для труб Ø57 мм

Специализированный короб FOAMPIPE TK для изоляции ...

Цена: 6654,00 руб.
Скидка:
Цена / кг:
Единица измерения
м.п

Теплоизоляционные короба Foampipe TK для труб Ø60 мм

Специализированный короб FOAMPIPE TK для изоляции ...

Цена: 6685,00 руб.
Скидка:
Цена / кг:
Единица измерения
м.п

Теплоизоляционные короба Foampipe TK для труб Ø65 мм

Специализированный короб FOAMPIPE TK для изоляции ...

Цена: 6703,00 руб.
Скидка:
Цена / кг:
Единица измерения
м.п

Теплоизоляционные короба Foampipe TK для труб Ø70 мм

Специализированный короб FOAMPIPE TK для изоляции ...

Цена: 6743,00 руб.
Скидка:
Цена / кг:
Единица измерения
м.п

Теплоизоляционные короба Foampipe TK для труб Ø76 мм

Специализированный короб FOAMPIPE TK для изоляции ...

Цена: 6778,00 руб.
Скидка:
Цена / кг:
Единица измерения
м.п

Теплоизоляционные короба Foampipe TK для труб Ø80 мм

Специализированный короб FOAMPIPE TK для изоляции ...

Цена: 6805,00 руб.
Скидка:
Цена / кг:
Единица измерения
м.п

Теплоизоляционные короба Foampipe TK для труб Ø89 мм

Специализированный короб FOAMPIPE TK для изоляции ...

Цена: 6824,00 руб.
Скидка:
Цена / кг:
Единица измерения
м.п
Страница 1 из 5

ООО «Фоампайп» занимается выпуском технической изоляции на основе экструзионного пенополистирола. Основное назначение материалов «FOAMPIPE» - это изоляция трубопроводов в подвижных пучинистых грунтах, где особую роль играют высокий показатель прочности и низкая теплопроводность продукции.

Теплоизоляция для труб

Так, для тяжелых условий с холодным климатом рекомендуется применение специализированных теплоизоляционных коробов «Foampipe TK». Применение такого материала, позволяет защитить трубопровод и продлить его срок службы эксплуатации.

Теплоизоляционные короба «Фоампайп ТК» позволяют предотвратить пучение грунтов, обеспечить надежную работу трубопровода и его носителя (вода, газ, нефть и тд.) Стоит отметить, что теплоизоляционные короба подойдут и для изолируемой трубы, тем самым обеспечив повышенную эксплуатационную надежность.

Теплоизоляционные короба «Foampipe TK» производятся по
ТУ 22.23.19-002-69709663-2019

Для того, чтобы предотвратить замерзание жидкости в трубопроводах, рекомендуется использование цилиндров «Foampipe SP» и теплоизоляционных коробов «Foampipe TK».

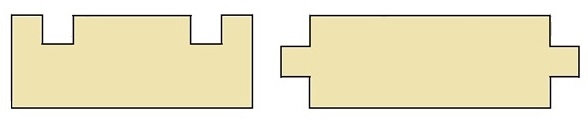

Сегменты теплоизоляционного короба Foampipe TK

Описание продукции
Теплоизоляционные короба «Фоампайп ТК» представляют собой плиты экструдированного пенополистирола длиной 1000, 1500, 2000, 2500 и 3000 мм под определенный диаметр по длине. Стандартная толщина короба составляет 100 мм. Каждая теплоизоляционная плита обрабатывается в виде отдельного сегмента будущего короба методом медленной компьютерной геометрической резки на оборудовании. Каждый сегмент имеет структуру шип-шип и паз-паз. Данное решение обеспечивает надежное соединение сегментов. Для классического теплоизоляционного короба, нам понадобится сегменты шип-шип (боковые стенки) и сегменты паз-паз (нижняя и верхняя поверхность).

Изделия имеют белый цвет и высокие показатели прочности на сжатие. Второй важный аспект, короба обладают низкой теплопроводностью. Продукция не подвержена гниению.

Технические характеристики «Фоампайп ТК»

Наименование контролируемого показателя  Нормативные показатели тип 35  Нормативные показатели тип 45
Средняя плотность, кг/м3  25-35  38-43
Прочность на сжатие при 10 % деформации, МПА, не менее  0,25  0,40
Водопоглощение за 24 часа, % по объему, не более  0,40  0,30
Теплопроводность при (25±5)°С, Вт/(м×°К), не более  0,033  0,031
Температура применения  от –50°С до +75°С  от –50°С до +75°С

Применение изоляционных коробов «Foampipe TK»
√ Изоляция инженерных сетей;
√ Предотвращение замерзание жидкости в трубопроводах и канализации;
√ Защита от промерзания грунтов;
√ Дополнительная изоляция ранее утепленных труб в земле;
√ Ограничение испарения теплоносителя;
√ Предотвращение конденсации на поверхности трубопровода;
√ Предупреждение замерзания воды при остановке ее движения в трубопроводе.

Установка теплоизоляционных коробов
Глубина промерзания грунта определяется расчетом, на основании которого определяется глубина траншеи под трубопровод и изоляционный материал. Ширина траншеи зависит от диаметра труб и толщины теплоизоляционного короба. В среднем, глубина прокладки встречается от 0,7 до 3-х метров в зависимости от региона.

При начальной прокладке трубопровода и отсутствие сварных работ, рекомендуется установить теплоизоляционные короба буквой «└┘» (рис.№1). После установки коробов, начать прокладку трубопровода. Далее, произвести пробный пуск носителя и убедится в отсутствие протечек. Последним действием станет установка последнего короба «» и засыпание грунта (рис.№2).
В случае уже смонтированной трубы, применяется алгоритм буквы «П», что облегчит монтаж утепления (рис.№3-4)

Минимальная глубина при прокладке трубопровода составляет 700 см до верхней границы трубы. Более точную информацию с учетом промерзания грунта в вашем регионе можно получить после квалифицированного расчета.

Возможные варианты монтажа
√ Короба с выемкой под греющий кабель;
√ Установка теплоизоляционных коробов в форме «П» для смонтированной или утепленной трубы;
√ Монтаж коробов Фоампайп ТК с минераловатными наполнителями, матами или цилиндрами;

Примеры изоляции теплоизоляционными коробами Foampipe TK в траншеи

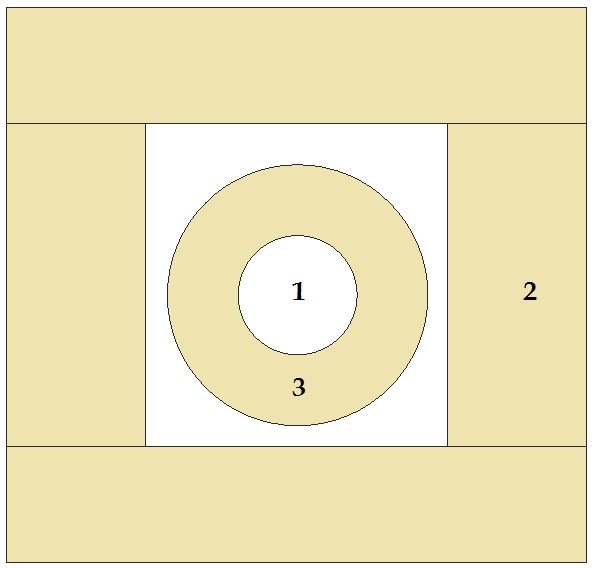

РИС.№ 1

Теплоизоляционные короба для труб Foampipe TK

На рисунке №1 вариант подготовки установки теплоизоляционных коробов, а затем прокладка трубопровода с теплоизоляцией. После устанавливается последний четвертый короб и происходит засыпка грунта.
1. Труба
2. Короб теплоизоляционный Foampipe TK
3. Возможная изоляция - цилиндры теплоизоляционные Foampipe SP

РИС.№2

Готовый вид теплоизоляционных скорлуп в грунте

На рисунке №2 представлен самый распространенный вариант изоляции трубопроводов в грунте с применением теплоизоляционных коробов. Выглядит это таким образом;
- Засыпка поверхностным грунтом ≈ 30 см ↓
- Засыпка грунта без щебня ≈ 30 см ↓
- Засыпка песком ≈10 см от поверхности верхнего короба ↓
- Теплоизоляционный короб (на рисунке под цифрой 2)
- Теплоизоляционный цилиндр (на рисунке под цифрой 3)
- Труба (на рисунке под цифрой 1)

РИС.№3

Утеплитель для трубопроводов

На рисунке №3 вариант, когда труба уже смонтирована, но требуется ее утепление. В данном случае рекомендуется использования сборных коробов в виде буквы "П".
1. Труба
2. Теплоизоляционные короба
3. Теплоизоляционный цилиндр

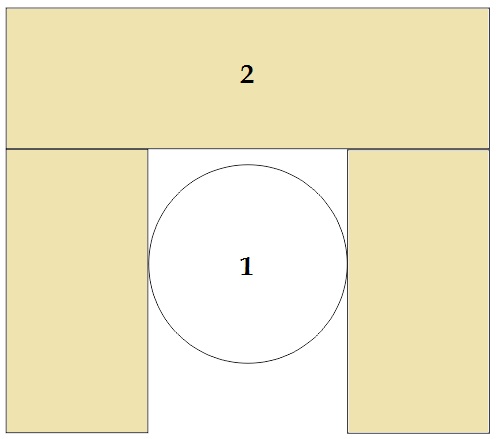

РИС.№4

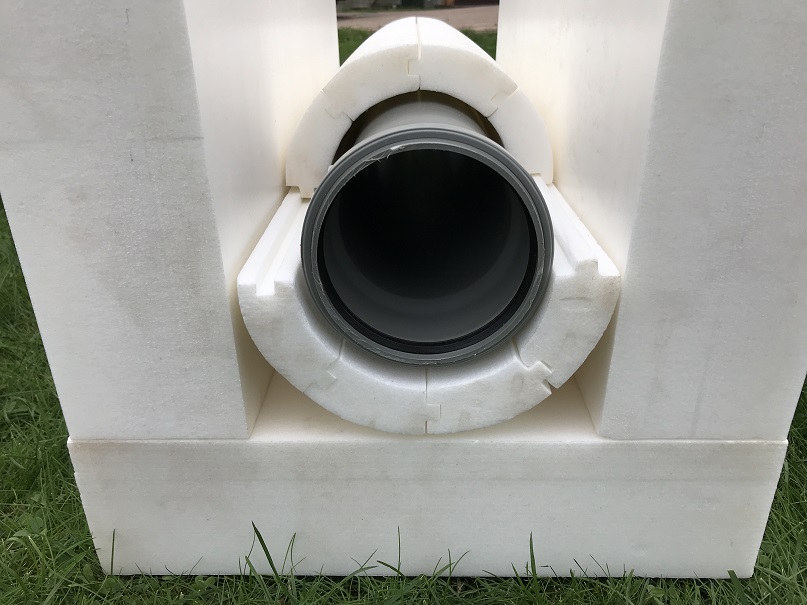

Теплоизоляционный короб на трубе

На рисунке №4 вариант защиты трубы от воздействия грунта, когда трубопровод уже смонтирован.
1. Труба
2. Теплоизоляционный короб

Таблица промерзания грунта по городам (в метрах)

Города, РФ Глина или суглинок, м Супесь или песок мелкий, м Песок средний крупности или гравелистый, м Крупнообломочные грунты, м
Москва 1,1 1,34 1,44 1,63
Дмитров 1,34 1,63 1,75 1,98
Кашира 1,35 1,65 1,76 2
Санкт-Петербург 0,98 1,2 1,28 1,45
Калуга 1,28 1,56 1,67 1,89
Ухта 1,87 2,27 2,44 2,76



Сертификаты на всю продукцию "Foampipe" по ТУ 22.23.19-002-69709663-2019

Экспертное заключение на продукцию FOAMPIPE Пожарный сертификат на продукцию FOAMPIPE  Сертификат соответствия на продукцию FOAMPIPE

В таблице сертификаты:
 Экспертное заключение
 Сертификат пожарной безопасности
 Сертификат соответствия

Скачать прайс-лист и мини-буклет о продукции FOAMPIPE:

Прайс-лист ГК ТЕПЛОСИЛА  Скачать прайс-лист на теплоизоляционные короба FOAMPIPE TK
Скачать буклет по технической изоляции FOAMPIPE   Скачать мини-буклет на материалы FOAMPIPE TK и FOAMPIPE SEWER
