  • Месторасположение: 120 км к Юго-Западу от Сургута (ХМАО)
  • Суммарный запас нефти 153 млн.тонн
  • Инфраструктура: более 20 кустовых площадок (400 скважин), сеть трубопроводов более 600 км, сеть дорог 200 км, УПН (15 млн.т/год), жилой поселок на 360 человек.
  • Срок эксплуатации месторождений - 30 лет
  • Оператор месторождений "Салым Петролиум Девелопмент" - совместное предприятие "Shell" и НК "Эвихон"
  • Проектирование дорог выполнили компании "ТЭРМ" (Тюмень) и "Геостройкомплекс" (Москва)

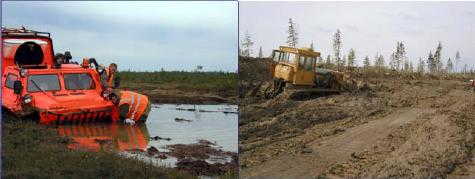

Строительство автодорог на слабых грунтах

Постановка задачи:

  • По плану освоения месторождений за первый год необходимо было построить более 80 км дорог по заболоченной местности
  • Характеристика района:
    климат:
    - Среднегодовая температура -3,1 С
    - Продолжитеность снежного периода более 200 дней в году
  • Геология:
    - Более 40 % территории заболочено
    - Глубина болот 1-8 м
    - Прочность грунтов 5-50 кПа

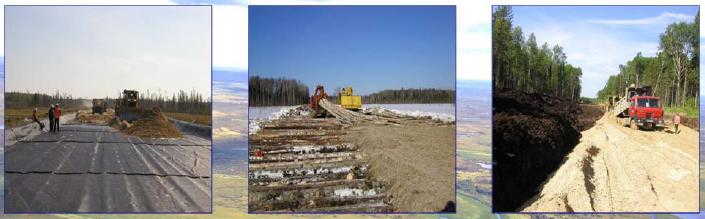

Использованные варианты укрепления слабых оснований

 Вариант 1 Вариант 2 Вариант 3

Вариант 1 - Армирование слабого основания геотканью Geolon (глубина болот 1,5 - 3,0 м)
Вариант 2 - Устройство лежневого настила (глубина болот более 3,0 м)
Вариант 3 - Замена слабого грунта (глубина болот до 1,5 м)

Выбор армирующего материала (для вариантов 1 и 2)

Выбор армирующего материала

Исходные данные для расчетов:

  • - Прочность грунтов на заболоченных участках 5-50 кПа
  • - Транспортная нагрузка
    - Трафик 4 000 машин в год
    - Осевая нагрузка 100 кН
    * в период строительства трафик достигал 1000 машин в сутки

Результаты расчетов:

В качестве армирующих элементов были выбраны следующие марки геоткани:

GEOLON PP200 - в основании насыпи на болотах
GEOLON PP100S - в основании дорожной одежды
GEOLON PP25 - в основании насыпи на суходолах

Технология монтажа GEOLON

Технология монтажа GEOLON

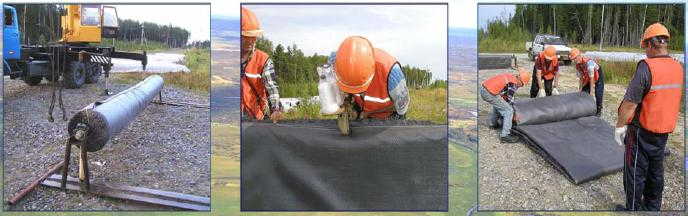

Шаг 1: Сшивка полотен геоткани в панели по 550 м2

установка опалубки

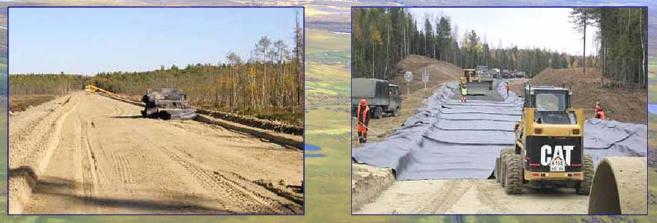

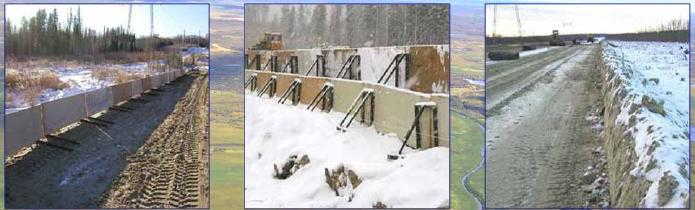

Шаг 2: Планировка поверхности, установка опалубки

Укладка геоткани

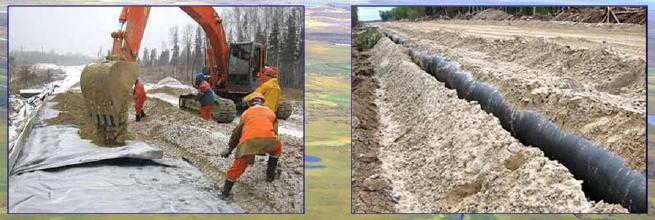

Шаг 3: Укладка геоткани GEOLON PP200 и отсыпка песка на высоту армирующего слоя

отсыпка земляного полотна

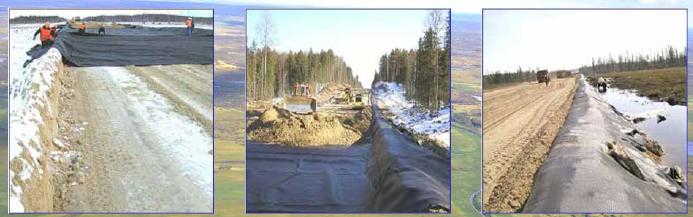

Шаг 4: Формирование обратных заворотов геоткани и отсыпка земляного полотна

укладка геоткани GEOLON PP100S

Шаг 5 (через 6 месяцев): досыпка песка до проектной отметки земляного полотна, укладка геоткани GEOLON PP100S, отсыпка слоя щебня на 0,2 м

отсыпка щебня

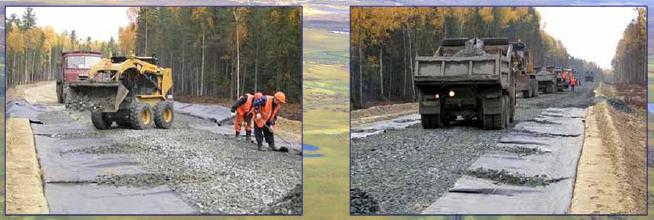

Шаг 6: Формирование обратных заворотов геоткани и отсыпка щебня до проектной отметки

Отсыпка мелкофракционного щебня

Шаг 7: Устройство нежесткого покрытия. Отсыпка мелкофракционного щебня на 0,05 м

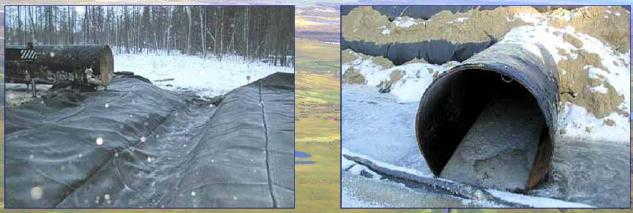

Создание водопропусков

Создание водопропусков с применением геоткани GEOLON

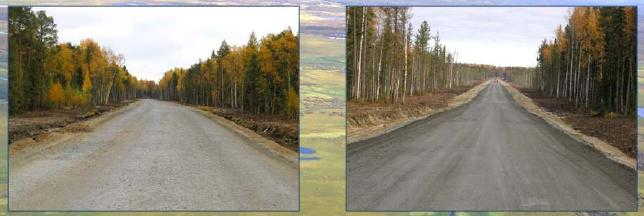

* В сентябре 2005 года, был сдан в эксплуатацию главный 50-ти километровый участок дороги до Западного Салыма

Объем работ:

  • Геотекстиль 1 400 000 м2
  • Песок 1 320 000 м3
  • Лежневка 190 000 м2
  • Щебень 250 000 м3
  • 5 мостов общей длиной 117 м
