Плавающий пол с материалом SHUMASIL PRO-90

Заключение по результатам акустических испытаний конструкции сборного «плавающего пола» по показателю – снижение приведенного уровня ударного шума и определение индекса улучшения изоляции ударного шума.

Сектором «Акустические материалы и конструкции» НИИСФ РААСН в рамках Договора № 42250-1 (2023) от «04» сентября 2023 г. между НИИСФ РААСН и ООО «ФОАМПАЙП» были проведены акустические испытания конструкции сборного «плавающего пола» по показателю – снижение приведенного уровня ударного шума и определение индекса улучшения изоляции ударного шума.

Измерения показателя «снижение приведенного уровня ударного шума и определение индекса улучшения изоляции ударного шума» проведены в соответствии с ГОСТ 27296-2012 «Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций» п. 7.3. Проведение измерений улучшения изоляции ударного шума перекрытием с покрытиями полов».

Реверберационные камеры НИИСФ для измерения звукоизоляции перекрытий и сборных полов представляют между собой пару смежных по вертикали помещений, полностью изолированных друг от друга и от ограждающих конструкций здания акустического корпуса (по принципу «коробка в коробке»). Камера низкого уровня объемом 107 м3 установлена на отдельном фундаменте и резиновых амортизаторах.

Размеры проема между камерами – 5,4 х 2,9 м. В проеме установлена стандартная железобетонная плита перекрытия толщиной 140 мм. Измерительный тракт состоял из источника ударного шума - стандартная ударная машина и приемного устройства - конденсаторный микрофон, анализатор и регистратор уровней звукового давления.

Значение величины индекса улучшения изоляции ударного шума определялось экспериментально, при работе стандартной ударной машины, устанавливаемой на исследуемом фрагменте сборного пола.

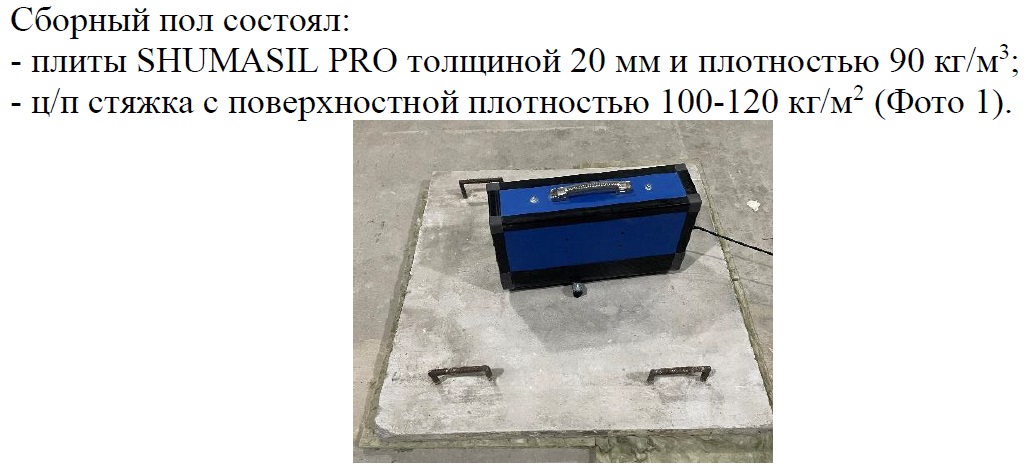

Сборный пол состоял:
- плиты SHUMASIL PRO толщиной 20 мм и плотностью 90 кг/м3;
- ц/п стяжка с поверхностной плотностью 100-120 кг/м2 (Фото 1).

Плавающий пол

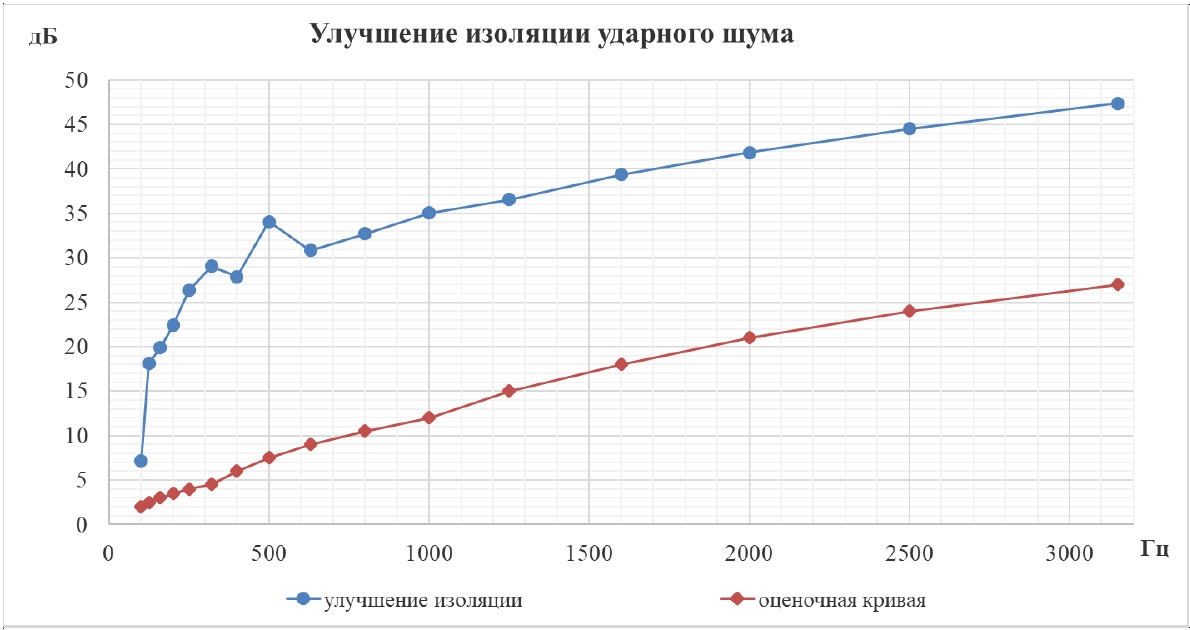

Частотные характеристики уровня изоляции ударного шума с фрагментом сборного «плавающего пола» представлены в таблице 1 и рис.1.

Таблица 1

Частот 1/3 октавных полос, ГЦ Улучшение изоляции ударного шума ΔL, дБ Приведенный уровень ударного шума перекрытия толщиной 140 мм, Lnо, дБ Приведенный уровень ударного шума с испытуемой конструкцией Ln, дБ
100  7,2  70,6  63,4
125  18,1  72,3  54,2
160  19,9  69,6  49,7
200  22,4  70,0  47,6
250  26,4  70,9  44,5
315  29,0  69,8  40,8
400  27,9  70,8  42,9
500  34,1  72,4  38,4
630  30,8  73,5  42,6
800  32,7  74,8  42,1
1000  35,0  75,5  40,4
1250  36,5  75,9  39,3
1600  39,4  75,9  36,6
2000  41,8  76,6  34,8
2500  44,5  76,7  32,1
3150  47,4  76,0  28,6
Индекс улучшения изоляции ударного шума ΔLу, дБ  36,0

 * Рассчитанный индекс улучшения изоляции ударного шума ΔLу конструкции сборного «плавающего» пола состоящего из плит SHUMASIL PRO толщиной 20 мм, плотностью 90 кг/м3 и ц/п стяжки с поверхностной плотностью 100-120 кг/м2 составил 36 дБ, что обеспечивает изоляцию ударного шума перекрытием 42 дБ, и соответствует, с большим запасом, нормативным требованиям СП 51.13330.2011.

SHUMASIL PRO

 * Звукопоглощающие плиты SHUMASIL PRO могут выпускаться плотностью 60, 70 и 90 кг/м3. Толщины 20, 25, 30, 40, 50 и 60 мм.

Купить звукоизоляцию для плавающего пола: info@tsmos.ru

+7 (495) 223-01-07, +7 (495) 510-17-70
