Изоляция инженерных систем

Рассматривая возможность утепления инженерных систем, канализационных труб с наружным диаметром 50 мм, отмечаем следующее:

1. Для трубопроводов и резервуаров холодной воды (5˚С), расположенных в зоне промерзания (а также на открытом воздухе и в неотапливаемых помещениях), как правило, необходимо производить расчет тепловой изоляции с целью предотвращения замерзания жидкости. Рекомендуется предусматривать систему обогрева греющим кабелем, в случае, если предполагается длительный застой жидкости.

2. Тепловая изоляция не может предотвратить замерзание жидкости в случае остановки её движения в трубопроводе в зимнее время (в случае расположения в зоне сезонного промерзания). Однако она замедляет процесс охлаждения, и при кратковременных перерывах в работе (например, на время ремонта) может предотвратить замерзание жидкости по всему сечению трубопровода до возобновления движения жидкости. В случае тепловой изоляции больших объемов застойной жидкости срок до начала кристаллизации теплоносителя значительно увеличивается.

Расчет теплоизоляции трубопровода может быть выполнен на основании Рекомендаций по применению и альбому технических решений ТР 12312-ТИ.2006 , Москва 2006 г «СЕГМЕНТЫ И ПОЛУЦИЛИНДРЫ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС® В КОНСТРУКЦИЯХ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ». Технические решения разработаны в соответствии с требованиями СНиП 41-03- 2003 «Тепловая изоляция оборудования и трубопроводов».

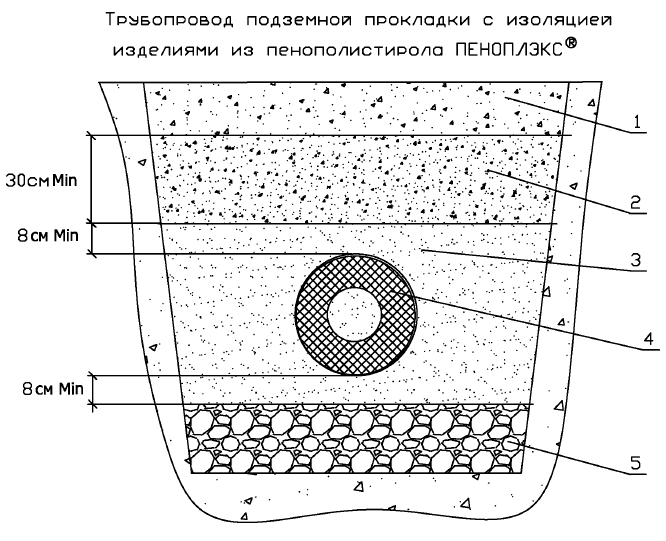

Принципиальная схема теплоизоляции трубопроводов плитами ПЕНОПЛЭКС®

1. Обратная засыпка грунтом
2. Засыпка без щебня
3. Засыпка песком
4. Изоляция трубопровода плита ПЕНОПЛЭКС
5. Гравий 50 мм.

Для трубопроводов холодной воды расчет толщины тепловой изоляции проводят по формуле (СЕГМЕНТЫ И ПОЛУЦИЛИНДРЫ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС® В КОНСТРУКЦИЯХ ТЕПЛОВОЙ ИЗОЛЯЦИИ Расчетное время, в течение которого конструкция тепловой изоляции с теплоизоляционным слоем из экструдированного пенополистирола ПЕНОПЛЭКС® заданной толщины предотвращает замерзание холодной воды с начальной температурой 5 и 10ºС в трубопроводах, расположенных на открытом воздухе с температурой минус -55ºС, при приостановке её движения приведена в расчете ниже.

(СЕГМЕНТЫ И ПОЛУЦИЛИНДРЫ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС® В КОНСТРУКЦИЯХ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ Рекомендации по применению с альбомом технических решений ТР 12312-ТИ.2006 , Москва 2006 г.)

Расчет времени замерзания жидкости в трубе (Труба холодного водоснабжения с наружным диаметром 50мм.)

Толщина плит ПЕНОПЛЭКС® =50 мм. Критичное время до начала замерзания теплоносителя в трубопроводе 4,29 ч.


Цилиндры, отводы и тройники из экструдированного пенополистирола под маркой "FOAMPIPE"

Цилиндры FOAMPIPE	Отводы FOAMPIPE	Тройники FOAMPIPE

Эффективная теплоизоляция для трубопроводов, воздуховодов и нефтепроводов!
