Протокол испытаний клеевого состава INSTA STIK с минераловатной плитой Фасад Баттс.

Описание образцов:

На испытания были предоставлены баллоны объемом 750 мл Insta Stik. Минеральная плита Rockwool 100*600*150 мм Фасад Баттс, выпускаемая по ТУ 5762-002-45757203-99. Кладка из пенобетонных блоков марки D 600, размером 250*250*500 мм.

Определяемые показатели:

Прочность клеевых соединений на отрыв и сдвиг после 1 и 2 суток нанесения.

I Способ приклеивания плит к пенобетонному основанию.

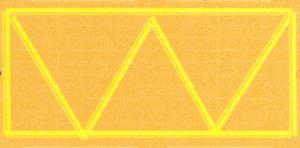

1.Клеевой состав наносился на минераловатные плиты, размером 1000*600 мм по периметру и полосами, как показано на рисунке 1 за один проход без разрывов. Расстояние от края плиты для нанесения клея - 5-7см.
2. Пока происходило вспенивание клея (5-10 минут) кладка из пенобетонных блоков очищалась от пыли и увлажнялась при помощи пульверизатора.
3. После увеличения полос клея до 2-3см в диаметре минераловатная плита прижималась к вертикальному основанию. Низ плиты опирался на жесткое основание. Верх плиты дополнительно фиксировался на время, не превышающее 10 минут (для более надежного схватывания клеевого состава).

II. Проведение испытаний.

1) Испытанию подверглись плиты, для получения исходных данных по показателя:
- прочность на сжатие поперек плиты (в последующем для контроля прочности на сдвиг) - образец 100х100х150мм, нагружение проводилось по плоскости 100 (длина образца) х150(толщина образца)мм до 10% деформации;
- прочность при отрыве слоев по толщине плиты (в последующем для контроля прочности на отрыв) -образец 100х100х150мм, нагружение проводилось по плоскости 100х100 мм до разрушения. Оснастка -деревянный брус, приклеенный при помощи INSTA STIK по всей плоскости образца.
- прочность при отрыве и сдвиге минераловатной плиты от пенобетона на образце 200х200х150. Приклеивание образца к пенобетонному основанию проводилось по способу, изложенному в п.I. со следующим дополнением - клей наносился в виде креста, соединяя противоположные углы образца.
2) После приклеивания плит, способом, изложенным выше,  проводились нагружения на отрыв и сдвиг через 1 и 2 суток. Вычислялась площадь приклеивания. Приводятся нагрузки на отрыв и сдвиг целиковых плит (кН, кг), характер разрушения клеевого состава.

III. Результаты испытаний
Характеристики образцов минераловатной плиты Фасад Баттс

Предел прочности при сжатии поперек слоев, МПа Предел прочности при растяжении на отрыв слоев, МПа Предел прочности при отрыве от пенобетона, МПа Предел прочности при сдвиге от пенобетона, МПа
0,165 (1)
0,169 (1)
0,157 (1)
0,0076 (1)
0,0100 (1)
0,0084 (1)
0,012 (1)
0,015 (1)
0,011 (1)
0,038 (3)
0,041 (1)
0,056 (3)
0,164 (1) 0,0087 (1) 0,013 (1) 0,045 (3)

Характер разрушения при отрыве: (1) - разрушение по минераловатному основанию - разрушение по слоям; (2) -отрыв по клею; (3) - разрушение несущего основания (пенобетона)

IV. Результаты испытаний при нагружении плит 1000*600*150 мм, наклеенных на пенобетонное основание

Средняя площадь клеевого состава, вычесленная после отрыва и сдвига плит, составляет 45 % от общей площади плиты.

Нагрузка при сдвиге через 1 сутки после приклеивания, кН (кг) Нагрузка при сдвиге через 2 суток после приклеивания, кН (кг) нагрузка при отрыве через 1 сутки после приклеивания, кН (кг) Нагрузка при отрыве через 2 суток после приклеивания, кН (кг)

4,6

5,0

4,8

4,8

5,1

4,9

2,24

2,31

2,29

2,26

2,28

2,30

4,8 кН (490 кг) 4,9 кН (500 кг) 2,28 кН (233 кг) 2,28 кН (233 кг)

                                                           Характер разрушения

Деформация края плиты в плоскости нагружения на 10 мм (отрыв отсутствует) Деформация края плиты в плоскости нагружения на 10 мм (отрыв отсутствует) Когезионный отрыв минераловатной плиты от пенобетона Когезионный отрыв минераловатной плиты от пенобетона

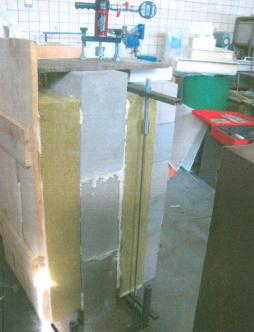

 Фотография: сдвиг плиты

сдвиг плиты

Фотография: отрыв плиты

отрыв плиты

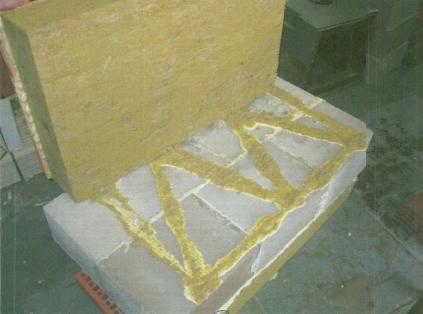

Фотография: когезионный отрыв минераловатной плиты

когезионный отрыв минераловатной плиты
