Фольга для огнезащиты ROCKWOOL

Так, например, существуют конструкции, в которых запрещено использовать горючие и даже слабогорючие материалы при любых условиях. Одна из таких конструкций – огнестойкий воздуховод – важная часть системы вентиляции, которая при пожаре обеспечивает дымоудаление, увеличивая тем самым время на эвакуацию людей. В составе таких воздуховодов в качестве огнезащитного покрытия может использоваться лишь изоляционный продукт с классом пожарной опасности строительного материала КМ0 – группой горючести НГ (негорючий материал). Подтверждением этого служит сертификат соответствия требованиям Технического регламента о требованиях пожарной безопасности (Федеральный закон № 123-ФЗ от 22 июля 2008 года). Но, как показывает практика, сертификат сертификату рознь, и на рынке огнезащитных материалов для воздуховодов стали встречаться откровенные подлоги: горючий материал выдается за негорючий и используется в качестве огнезащиты. Конкретным примером может служить использование матов из каменной ваты или базальтового супертонкого волокна, кашированных армированной алюминиевой фольгой, или материалов с приклеенной фольгой. Как же фольга может так влиять на горючесть материала? Наличие даже тонкого слоя полимерного клея превращает такой материал в горючий, что делает его недопустимым к применению в качестве огнезащитного.

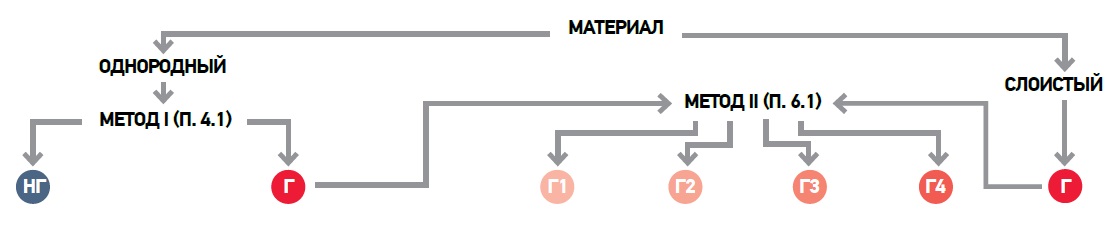

Присвоение того или иного класса горючести происходит на основании испытаний, порядок которых зафиксирован в «ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть». Сам стандарт подразумевает два метода испытаний для однородных или слоистых материалов.

В ГОСТе в пункте 6.1 прямо указано, что к чему относится:

• однородные материалы – материалы, состоящие из одного вещества или равномерно распределенной смеси различных веществ (например, древесина, пенопласты, полистиролбетон, древесно-стружечные плиты);
• слоистые материалы – материалы, изготовленные из двух и более слоев однородных материалов (например, гипсокартонные листы, бумажно-слоистые пластики, однородные материалы с огнезащитной обработкой).

Формулировки выше не дают почвы для альтернативных толкований. Очевидно, что материал (например, мат из каменной ваты или БСТВ),кашированный алюминиевой фольгой, является слоистым материалом и его необходимо испытывать по методу II: признавать горючим и определять группу горючести (Г1, Г2, Г3 или Г4). Возникает вопрос: как быть производителям, которые не армируют и не приклеивают фольгу, но их материалы априори считаются горючими?

На этот случай есть прямое указание в пункте 6.1 ГОСТ 30244-94:
«Для слоистых материалов метод может использоваться в качестве оценочного. В этом случае испытания проводят для каждого слоя, составляющего материал». То есть можно испытать отдельно фольгу и отдельно вату и доказать негорючесть такого слоистого материала, как это было сделано компанией ROCKWOOL с материалами ALU1 WIRED MAT 80/105. Здесь стоит обратить внимание на маркировку ALU1 фольги для каширования матов серии WIRED MAT. Отличительной особенностью такой фольги является то, что она ничем не армируется и не приклеивается непосредственно к вате, а прижимается к мату сеткой. Фольга не имеет в своем составе никаких органических, то есть горючих соединений, таких как полимерный клей или подложка для приклеивания армирующей сетки к фольге.

КАК ПРОИСХОДИТ ИСПЫТАНИЕ:

• подготавливается образец для испытаний цилиндрической формы диаметром 45 мм, высотой 50 мм. Если толщина материала меньше 50 мм, то образец изготавливается из соответствующего количества слоев. Также готовится стопка из кружков, вырезанных из фольги, и плотно сжимается проволокой (п. 6.2.2);
• приготовленный образец помещается в специальную печь, заранее разогретую до 745–755°С;
• испытания проводятся 30 минут, в течение которых фиксируются температуры в печи и наличие самостоятельного пламенного горения;
• после проведения испытаний и извлечения образца из печи сравнивается масса образца до и после испытаний. Таким образом, если по результатам испытания:
• прирост температуры в печи во время испытаний составил менее 50°С;
• потеря массы образца составила не более 50%;
• продолжительность устойчивого пламенного горения не более 10 сек., то материал относится к негорючим. Если же хотя бы один из перечисленных факторов не подтвердился, то материал относится к горючим, и по методу II определяют его группу горючести.

Так вот, при испытаниях фольги с клеевым слоем или полимерной подложкой чудес не случается: масса горючего вещества настолько велика, что материал будет интенсивно гореть более, чем 10 секунд, следовательно, такой материал никак не может быть отнесен к негорючим материалам.

Примером несоответствия реальной группы горючести и указанной в сертификате могут служить испытания, проведенные по инициативе ассоциации «Росизол». Были выбраны три марки тонкослойного огнезащитного покрытия на основе базальтового супертонкого волокна (БСТВ) с покрытием армированной алюминиевой фольгой, имеющие действующие сертификаты с указанием группы НГ. В результате тестов, корректно проведенных согласно ГОСТ 30244-94. (Материалы строительные. Методы испытаний на горючесть), во ВНИИПО МЧС был получен обратный результат – все три материала с армированной фольгой оказались горючими (имеются копии протоколов).

Причины, по которым производители всеми правдами и неправдами пытаются предложить армированную или приклеенную к вате фольгу, прозаичны и заключаются либо в отсутствии технологической возможности производить продукты, на которые можно механически закрепить фольгу, либо в попытках максимального удешевления материала для увеличения собственной прибыли, так как фольга неармированная применяется в изделиях существенно толще, а следовательно, дороже, чем армированная: ≈ 34 ÷ 40 мкм и ≈ 9 ÷ 11 мкм соответственно.
Слоистые материалы, в том числе кашированные алюминиевой фольгой, могут быть негорючими, согласно действующей методике испытаний, только при отказе от использования полимерных материалов и клеевого слоя.
Испытания для определения класса пожаробезопасности таких материалов должны быть добросовестными и проводиться отдельно для всех слоев. Только в случае устойчивости каждого из них такой материал может быть использован в конструкциях, не допускающих использование любых горючих материалов.
Таким образом, каждый проектировщик ответственен за решение использовать действительно негорючие материалы или те, которые являются таковыми лишь на бумаге.

РОМАН БОЧКОВ
региональный менеджер в ЦФО
по технической изоляции и огнезащите
ЗАО " Минеральная Вата"

Это может быть интересно:

ALU1 Wired Mat 80 Rockwool
ALU1 Wired Mat 105 Rockwool
Тех Мат с фольгой
Цилиндры навивные кашированные фольгой
Где купить

ООО ГК "ТЕПЛОСИЛА" - вместе с Вами с 2005 года!
